產品概述

GXF型斜流風機葉輪采用具有子午加速特性的錐面型葉片，輪轂進口尺寸相對較小，使得子午面上氣流加速，風機可獲得更高的效率和更低的噪聲。由于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，從而得到較高的壓力系數。

風機按機號(3-14)分為十六種不同規格，風量范圍從1500- 110000m³/h ,全壓范圍從95-1700Pa。

GXF軸流風機對產品進行系列化，按類型分為：A、B、C、D、E、F六種，參數范圍廣, 選型方便。風機可配雙速電機，滿足用戶不同風量的需要。也可選用變頻電機及變頻控制器，實現無級調速，達到節能的目的。

該系列風機能制成防爆、防腐風機，適用于易燃易爆、含腐蝕性氣體的場所。

該系列風機消音型可根據不同場所的噪聲要求,配不同消聲等級的消聲器或做成包覆式。

工作條件

工作溫度：-20~+40°C (可連續運轉) ;

相對濕度：＜90% ;

介質條件：顆粒度不超過100mg/m³的空氣；

工作電源：三相380V/50Hz。

風機應用

可廣泛應用于各類民用建筑和工礦企業，特別適用于管道加壓、通風換氣。

風機配置

標準配置

●葉輪    ●機殼    ●電機    ●底腳

自選配件

●減振器    ●控制箱    ●網罩    ●對接法蘭

結構特性

風機葉輪由葉片和輪轂焊接而成，其中葉片為鋼板沖壓后液壓成型,輪轂為液壓拉伸成型。且葉輪均經過動、靜平衡校正(平衡精度達5.6級以上) , 動平衡性能優越。

外筒法蘭為整體翻邊旋壓而成。

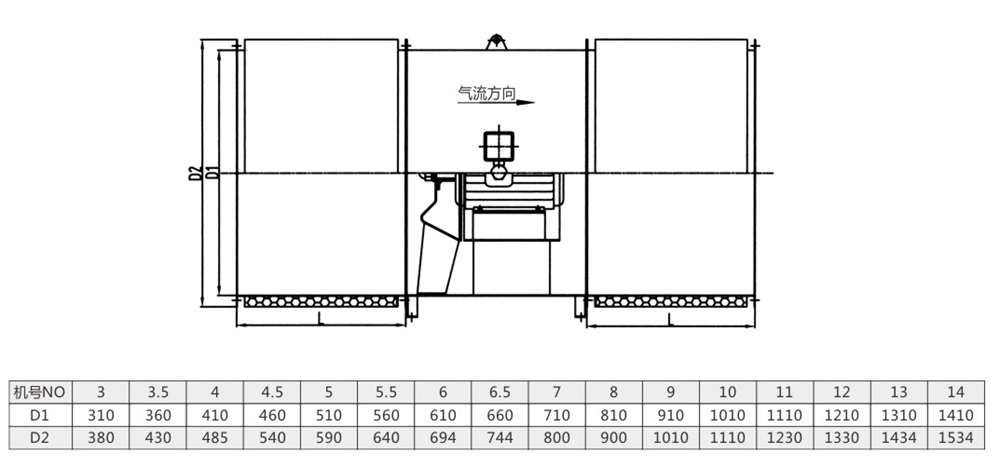

外形尺寸(消音型)

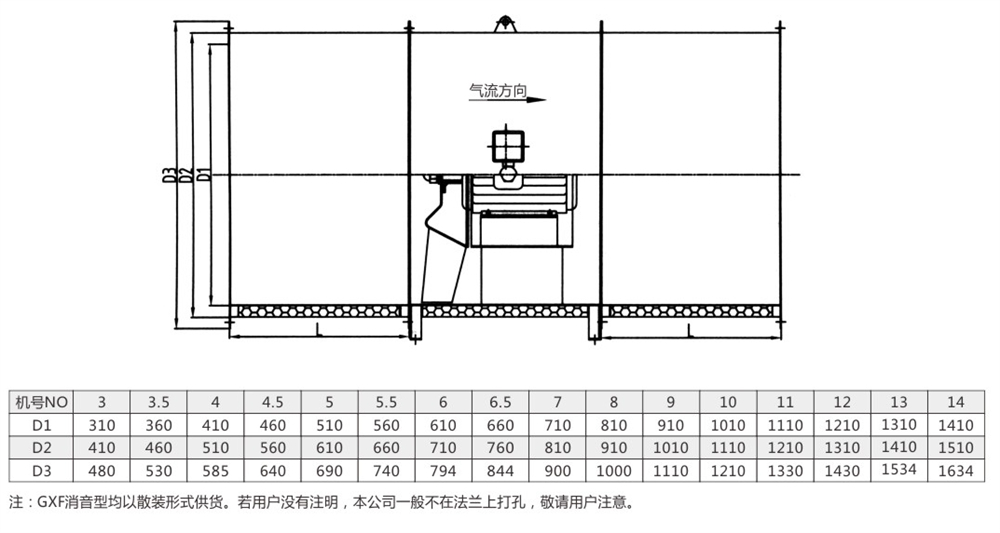

GXF消音型斜流風機分為兩種：風機外殼不帶消聲器，風機外殼，進、出風口均帶消聲器。風機外殼帶消聲器可消音3-5分貝；進、出風口各帶500mm消聲器，可消音3- 8分貝；進、出風口各帶750mm消聲器，可消音5-11分貝;進、出風口各帶1000mm消聲器，可消音8-14分貝；進、出風口各帶2000mm消聲器，可消音11-17分貝。消聲器長度有500mm、750mm、1000mm、2000mm用戶可根據需要自定長度。
