低熱敏感催化劑在低模溫時也具有極佳的表皮熟化特性。
低模溫催化劑ROAOCAT®3040 系列
溫和的平衡胺類催化劑
低熱敏感催化劑
在低模溫時具有極佳的表皮熟化特性，因此可降低體系模具溫度，節(jié)省能源
增加體系的操作工藝寬度
作為共催化劑可改善體系泡沫表皮熟化
可應(yīng)用于所有聚氨酯體系如TDI，T/M，M/T 和MDI
ROAOCAT® Catalyst 產(chǎn)品描述
|
ROAOCAT®Catalyst
|
|
產(chǎn)品描述
|
|
ROAOCAT®3040
|
低熱敏感催化劑
|
在低模溫時具有極佳的表皮熟化特性，可增加體系的操作工藝寬度
|
|
ROAOCAT®3050
|
低熱敏感催化劑
|
在低模溫時具有極佳的表皮熟化特性，可增加體系的操作工藝寬度
|
|
ROAOCAT®3060
|
低熱敏感催化劑
|
比ROAOCAT®3040用量更低
|
|
ROAOCAT®3070
|
低熱敏感催化劑
|
低散發(fā)，溫和平衡，更好的表皮熟
|

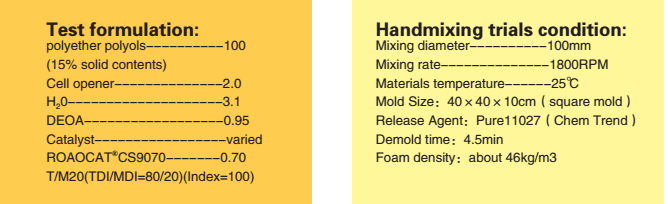

ROAOCAT®3040
在T/M20 坐墊體系的特性實例
|
催化劑體系
|
在不同模具溫度時的泡沫表面特性
|
|
40℃
|
43℃
|
45℃
|
51℃
|
53℃
|
60℃
|
65℃
|
|
ROAOCAT®33V…0.40
ROAOCAT®A1…0.10
|
脫皮
|
脫皮
|
脫皮
|
有暗泡
|
好
|
好
|
好
|
|
ROAOCAT®3040…1.60
|
有暗泡
|
好
|
好
|
好
|
好
|
好
|
好
|
|
ROAOCAT®3040…1.00
ROAOCAT®A1…0.10
|
有暗泡
|
好
|
好
|
好
|
好
|
好
|
好
|
注： 表中三種催化劑體系具有相似的凝膠時間，即在25℃時為80 秒
結(jié)論：
在上面測試的坐墊配方中，單獨使用ROAOCAT®3040 體系和作共用催化劑與ROAOCAT®A1
共用體系表現(xiàn)出極佳的低模溫特性：它們在模具溫度低到43℃時也具有好的泡沫外觀，而常規(guī)催化劑ROAOCAT®33V/ROAOCAT®A1 體系只能在53℃以上得到好的泡沫外觀。

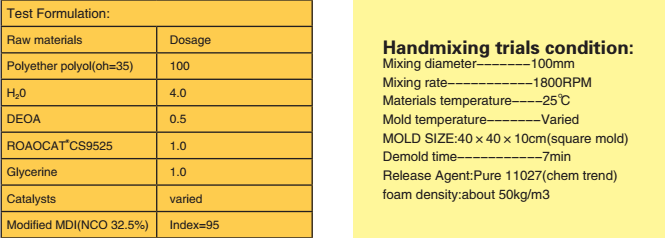

ROAOCAT®3040
在MDI坐墊體系的特性實例
|
催化劑體系
|
在不同模具溫度時的泡沫表面特性
|
|
|
30℃
|
35℃
|
40℃
|
51℃
|
53℃
|
55℃
|
|
ROAOCAT®33V…0.55
ROAOCAT®A1…0.10
|
脫皮
|
脫皮
|
脫皮
|
有暗泡
|
好
|
好
|
|
ROAOCAT®3040…2.80
ROAOCAT®B200…0.50
|
好
|
好
|
好
|
好
|
好
|
好
|
|
ROAOCAT®3040…1.00
ROAOCAT®602…0.35
ROAOCAT®601…0.20
|
脫皮
|
有暗泡
|
好
|
好
|
好
|
好
|
注： 表中三種催化劑體系具有相似的凝膠時間，即在25℃時為55 秒
GGF%7DY9%5D%24Q_JYNYSY%5B4.png)
結(jié)論：
在上面測試的坐墊配方中，單獨使用ROAOCAT®3040 體系和作共用催化劑與ROAOCAT®601/ROAOCAT®602 共用體系表現(xiàn)出極佳的低模溫特性：它們在模具溫度低到40℃時也具有好的泡沫外觀，ROAOCAT®3040 體系，模具溫度還可低到40℃時也具有好的泡沫外觀，而常規(guī)催化劑ROAOCAT®33V/ROAOCAT®A1 體系只能在53℃以上得到好的泡沫外觀
ROAOCAT®3040 在T/M20
配方用作表皮熟化催化劑實例
|
|
1
|
2
|
|
|
Polyether polyol
(15% solid contents )
|
100
|
100
|
|
H2O
|
3.1
|
3.1
|
|
二乙醇胺
|
0.95
|
0.95
|
|
ROAOCAT®CS9070
|
0.7
|
0.7
|
|
Cell opener
|
1
|
1
|
|
ROAOCAT®33V
|
0.4
|
0.4
|
|
ROAOCAT®A1
|
0.1
|
0.1
|
|
ROAOCAT®3040
|
0.2
|
|
|
T/M20 Index
(TDI/MDI 80/20)
|
100
|
100
|
|
Reactivity@25C
|
|
|
|
TFT,s
|
540
|
400
|
|
Mold foam performance 40×40×10cm(square mold)
|
|
Mold temperature
|
|
|
|
49℃
|
表面掉皮
|
表面暗泡
|
|
51℃
|
表面暗泡
|
表皮好
|
|
53℃
|
表面暗泡
|
表皮好
|
|
54℃
|
表皮好
|
表皮好
|

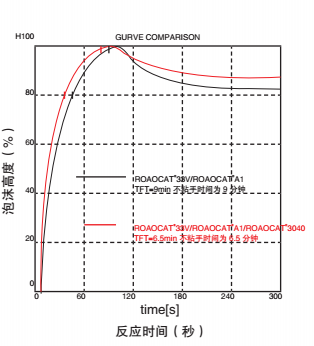

結(jié)論：
在上面測試的配方中，當直接添加0.2 份ROAOCAT®3040 后泡沫的不粘手時間被縮短，即泡沫表皮熟化加快表現(xiàn)在即使模溫降低3℃，體系也能有好的泡沫表皮。
ROAOCAT®3040 的應(yīng)用指南
·既可作單獨催化劑，也可作共用催化劑添加到體系中
·ROAOCAT®3040 添加到體系中用以改進體系表皮熟化，降低體系對模溫的敏感性，ROAOCAT®3040 添加越多，體系對模溫的敏感性越低
·作共用催化劑添加到體系時，ROAOCAT®3040 也會稍稍加快乳白時間，當乳白時間太快以致不能正常生產(chǎn)時，可添加延遲劑ROAOCAT®B200 來控制乳白時間
ROAOCAT®3040典型物化性能
|
外觀
|
淡黃色透明液體
|
|
閃點（℃，PMCC）
|
55
|
|
比重（25℃）
|
0.82（g/cm3）
|
|
粘度（mpa*s）
|
5.52
|
|
羥值（mgKOH/g）
|
19
|
|
水溶性
|
不溶
|
|
