低散發(fā)性硅酮表面活性劑
ROAOCAT®CS9525
ROAOCAT®CS9525 用于MDI 或MDI 含量高的體系
ROAOCAT®CS9525 低散發(fā)特性CS9525
|
|
VOC
|
FOG
|
Total
|
|
|
90℃/0.5h
|
120℃/1.0h
|
|
|
CS9525
|
36ppm
|
21ppm
|
57ppm
|
|
市面上的低散發(fā)硅油B
|
66ppm
|
22ppm
|
88ppm
|
|
市面上的低散發(fā)硅油C
|
113ppm
|
20ppm
|
133ppm
|
·與市面上的低散發(fā)硅油B 相比，散發(fā)性降低了約35%
·與市面上的低散發(fā)硅油C 相比，散發(fā)性降低了約50%
ROAOCAT®CS9525 典型物化性能
|
外觀
|
無色透明液體
|
|
閃點（℃，PMCC）
|
195
|
|
粘度（mpa*s）
|
90
|
|
比重（25℃）
|
0.98
|
|
水溶性
|
不溶
|
|
羥值（mgKOH/g）
|
60
|
ROAOCAT®CS9525 的泡沫特性
|
手工泡測試條件
攪拌器直徑----10 厘米
攪拌速度------1800 轉(zhuǎn)/ 分鐘
料溫----------25℃
方模大小：40×40×10 厘米
模溫：60℃
脫模劑：Pura 11027（美國肯天）
脫膜時間：4.5 分鐘
混合比例：
P= 聚醚多元醇混合物（100）+ 硅油（1.22）
I=TDI/MDI 80/20
P/I=100/45（Index=100）
泡沫擠壓實驗：
脫模后，一分鐘后連續(xù)五次測試泡沫的75% 的壓陷硬度，第一次和δ（第一次與第二次的差值）可表征體系的開孔特性。
|
|
結(jié)果顯示：

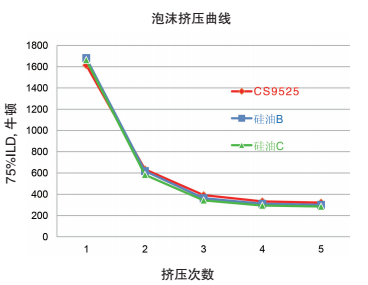

CS9525 與硅油B 和C 有相似的開孔特性和好的表面特性泡沫擠壓曲線
|
|
泡沫密度
|
75%ILD，75%壓陷硬度，牛頓
|
泡沫外觀
|
|
|
公斤/米3
|
第一次
|
第二次
|
第三次
|
第四次
|
第五次δ=（第一次）-（第二次）
|
|
CS9525
|
42.6
|
1614
|
634
|
391
|
333
|
322
|
980
|
好
|
|
硅油B
|
42.6
|
1681
|
618
|
311
|
311
|
300
|
1063
|
好
|
|
硅油C
|
42.6
|
1663
|
583
|
343
|
294
|
284
|
1080
|
好
|
|
